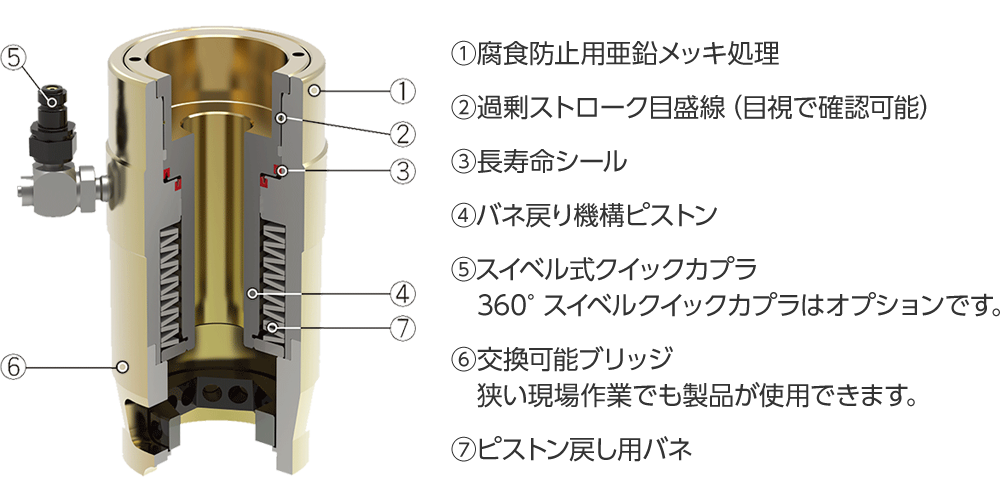

FTRシリーズ
基礎用油圧ボルトテンショナ（円筒型）
- FTR シリーズ基礎用油圧ボルトテンショナは、風力タービンの基礎ボルトへ張力をかけるために特別設計されています。
- 標準テンショナモデルは75ksi,150ksi,Williams,Dyson,Macalloy®アンカーボルト対応です。
- ロングストロークモデルがあり、1 回の引き作業でアプリケーションが完了でき、作業スピードと使い易さが向上しました。
| 型式 | アンカー ボルト グレード |
適応ボルト 直径 |
アンカー ボルト サイズ |
適用 ナット 二面幅 A/F （mm） |
最高 使用 圧力 （MPa） |
受圧 面積 （mm2） |
最大 能力 （kN） |
スト ローク （mm) |
質量 （kg） |
|
|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (inch) | |||||||||
| FTR751010S | 75ksi | 35 | 1.38 | #10 | 51 | 120 | 3134 | 376.1 | 2.0 | 5.8 |
| FTR751025S | 35 | 1.38 | #10 | 51 | 120 | 3123 | 374.8 | 2.9 | 10.9 | |
| FTR751110S | 38 | 1.50 | #11 | 57 | 150 | 3134 | 470.1 | 4.8 | 5.5 | |
| FTR751125SG | 38 | 1.50 | #11 | 57 | 150 | 3123 | 468.5 | 5.8 | 11.5 | |
| FTR751420S | 48 | 1.88 | #14 | 70 | 117 | 6093 | 712.9 | 6.8 | 18.2 | |
| FTR15012510S | 150ksi | 37 | 1.44 | 1.25 | 57 | 117 | 5383 | 629.8 | 6.4 | 8.2 |
| FTR15013810S | 40 | 1.56 | 1.37 | 64 | 150 | 5383 | 807.5 | 9.8 | 8.1 | |
| FTR15025025S | 70 | 2.75 | 2.50 | 108 | 150 | 18,238 | 2736.0 | 9.5 | 58.0 | |
| FTR1093610SG | 10.9 | 36 | 1.42 | 36 | 60 | 150 | 3820 | 573.0 | 13.2 | 8.6 |
| 型式 | アンカー ボルト グレード |
適応ボルト 直径 |
アンカー ボルト サイズ |
適用 ナット 二面幅 A/F （mm） |
寸法 (mm) | ボルト 最小 飛出し 長さ （mm） |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (inch) | （A） | （B） | （C） | （D） | （E） | |||||
| FTR751010S | 75ksi | 35 | 1.38 | #10 | 51 | 99 | 88.5 | 44.3 | 163 | ー | 200 |
| FTR751025S | 35 | 1.38 | #10 | 51 | 115 | 102 | 42 | 220 | ー | 250 | |
| FTR751110S | 38 | 1.50 | #11 | 57 | 99 | 98 | 38 | 178 | ー | 220 | |
| FTR751125SG | 38 | 1.50 | #11 | 57 | 115 | 102 | 51 | 226 | 96 | 260 | |
| FTR751420S | 48 | 1.88 | #14 | 70 | 132 | 132 | 66 | 268 | ー | 315 | |
| FTR15012510S | 150ksi | 37 | 1.44 | 1.25 | 57 | 111 | 110 | 40 | 178 | ー | 220 |
| FTR15013810S | 40 | 1.56 | 1.37 | 64 | 111 | 110 | 38 | 178 | ー | 225 | |
| FTR15025025S | 70 | 2.75 | 2.50 | 108 | 215 | 212 | 86 | 348 | ー | 450 | |
| FTR1093610SG | 10.9 | 36 | 1.42 | 36 | 60 | 102 | 99 | 40 | 176 | 95 | 195 |
