Sシリーズ X-Edition

ソケット型トルクレンチ

  • 1サイクルの回転トルクは一定で±3%の高い締付精度を実現
  • 別売で六角サイズ19~155mmの標準ソケットを用意
  • 本体に付属したハンドルにより操作性と安全性が向上
ドライブ
単品型式
最大トルク(Nm)
68.9MPa時
ドライブ差込角
(インチ)
適用ソケット
六角対辺(mm)
質量
(kg)
S1500X 1952 3/4 15~50 3.2
S3000X 4373 1 20~100 5.6
S6000X 8338 1 1/2 41~155 9.2
S11000X 15151 1 1/2 41~155 15.8
S25000X 34099 2 1/2 60~255 32.2

ENERPAC CAD/DATAダウンロード方法

ENERPAC CADデータは、日本語一覧表または海外ダウンロードページからダウンロードが可能です。

<日本語一覧表の場合>

  • PDFデータは、アイコンをクリックして保存するか、右クリックで対象ファイルを保存して下さい。
  • DXFデータは、アイコンをクリックして保存して下さい。

<海外ダウンロードページの場合>

  • 左下のSearch for Model下のボックス内に、型式を入力してEnterキーを押して下さい。(型式を入力する際は、必ず“-”ハイフンを入れて下さい。)
  • 次に左中央部のCAD Downloadをクリックしてから3D Downloadsまたは2D DownloadsのFormatとVersionを選択して、GOボタンをクリックして保存して下さい。

<注意事項>

  • 製品によっては、CADデータがない製品がありますので、ご了承願います。
  • 海外のCADデータには寸法は、掲載されていません。
  • 日本語、海外データ共に寸法は、必ず最新カタログを参照してご確認をお願いします。

ENERPAC CAD/DATAご使用時のお願い

ENERPAC CADデータをご使用(複製)の際は、下記の条件を承諾いただいたものと致します。

  • ENERPAC CADデータには、エナパック株式会社の著作権が存在します。
    ENERPAC CADデータの複製、移転は次の各項の条件に限られます。
    • 1)ENERPAC CADデータの複製は、バックアップを目的とした場合にのみに限られます。
    • 2)ENERPAC CADデータの第三者への移転は、弊社が同意した場合に限られます。
  • ENERPAC CADデータ選択、使用および使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータの変更は原則として禁止させていただきます。万一変更された場合、その使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータに登録された製品のモデルチェンジおよび機種廃止によって、ENERPAC CADデータの修正が生じた場合、速やかに修正を、お客様にて実施お願いします。

※内容は予告なしに変更させて頂く場合がありますのでご了承ください。

■ 「ENERAPAC CADデータ 」についてのお問い合わせ
〒331-0821 埼玉県さいたま市北区別所町85-7番地
エナパック株式会社
エナパック事業部 カスタマーサポートグループ
TEL:048-662-4911  FAX:048-662-4955
E-Mail:info@enerpac.co.jp  URL:http://www.enerpac.co.jp
型式 カタログ PDF(和図) 2D CAD
DXF(和図)
3D CAD
STEP/IGES
(英図)
取扱説明書 部品表
S1500X PDF STEP/IGES 取扱説明書 部品表
S3000X
S6000X
S11000X
S25000X

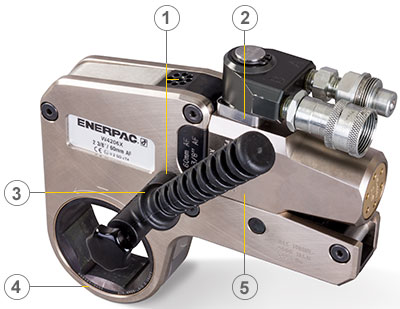

1) Handle Mounts
Handles mount on both sides and tops of the cassette to allow for extra maneuverability.

2) New Swivel Manifold Design
Extra durable new manifold with a unique recessed sealing face provides best‑in‑class safety and endurance.

3) Upgraded Handles
Robust new handles provide safe and easy operation.

4) Durability
Superior strength‑to‑size ratio provides easy access with greater durability.

5) Drive Units
Compatible with W-Series standard edition, UltraSlim and WCR-Series cassettes

カセット型トルクレンチ カセット型トルクレンチ カセット型トルクレンチ カセット型トルクレンチ カセット型トルクレンチ
Two handle options: traditional side mount and top mount for narrower workspaces. Optional straight handle helps provide easy access in hard‑to‑reach applications. Fast release drive unit enables rapid exchange of cassettes; no tools required. Tough new TSP300 tilt and swivel manifold provides better maneuverability with greater durability.* All X-Edition tools are CE-ATEX declared and are shipped with a calibration certificate.

*TSP300 available as optional configuration. See product specifications for details.
