A258/PFシリーズ

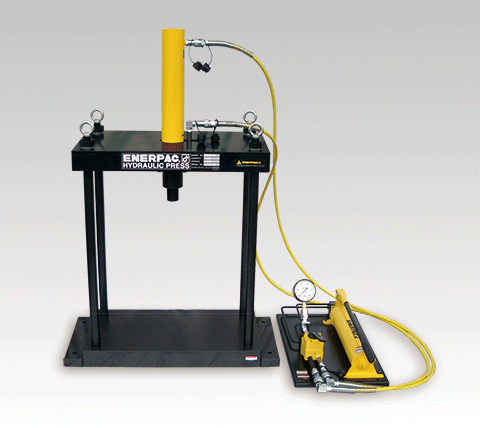

小型4柱プレス

  • フレーム能力は50kN~500kNの6機種
  • フレーム単品またはプレスセットが選択可能
  • 駆動ポンプは手動式と電動式を用意
セット
型式
※1
能力
(kN)
ポンプ型式 使用シリンダ ストローク
(mm)
シリンダ・スピード 質量
(kg)
無負荷時 プレス時
A-258-A 100 PUJS-1400B 単動 RC-1010 256 37mm/秒 3.4mm/秒 75
A-258-B P-392AL 7mm/回 1.7mm/回 57
A-258-E PUJS-1400B 複動 NR-1250T 250 35mm/秒 3.2mm/秒 78
PF-30-A 200 ZEJ2005-VM4 複動 NR-2300T 300 33.1mm/秒 2.9mm/秒 180
PF-30-B 300 複動 NR-3300T 300 20.6mm/秒 1.8mm/秒 186
セット
型式
能力
(kN)
使用シリンダ 油圧シリンダ
**に何れかの数値を選択)
質量
(kg)
PF5-RC-** 45 単動シリンダ RC-53, RC-55, RC-57, RC-59 30
PF5-BRD-** 35 複動シリンダ BRD-43APJ, BRD-46APJ 30
PF15-RC-**** 140 単動シリンダ RC-154, RC-156, RC-158, RC-1510 75
PF15-BRD-** 140 複動シリンダ BRD-166, BRD-1610 75
PF20-RC-**** 230 単動シリンダ RC-256, RC-258, RC-2510, RC-2512 85
PF20-BRD-**** 220 複動シリンダ BRD-256, BRD-2510 85
PF20-NR-***** 210 複動シリンダ NR-2150T, NR-2200T, NR-2300T 85
PF50-RC-*** 499 単動シリンダ RC-504, RC-506 200
PF50-NR-***** 495 複動シリンダ NR-5150T, NR-5200T, NR-5300T 200

ENERPAC CAD/DATAダウンロード方法

ENERPAC CADデータは、日本語一覧表または海外ダウンロードページからダウンロードが可能です。

<日本語一覧表の場合>

  • PDFデータは、アイコンをクリックして保存するか、右クリックで対象ファイルを保存して下さい。
  • DXFデータは、アイコンをクリックして保存して下さい。

<海外ダウンロードページの場合>

  • 左下のSearch for Model下のボックス内に、型式を入力してEnterキーを押して下さい。(型式を入力する際は、必ず“-”ハイフンを入れて下さい。)
  • 次に左中央部のCAD Downloadをクリックしてから3D Downloadsまたは2D DownloadsのFormatとVersionを選択して、GOボタンをクリックして保存して下さい。

<注意事項>

  • 製品によっては、CADデータがない製品がありますので、ご了承願います。
  • 海外のCADデータには寸法は、掲載されていません。
  • 日本語、海外データ共に寸法は、必ず最新カタログを参照してご確認をお願いします。

ENERPAC CAD/DATAご使用時のお願い

ENERPAC CADデータをご使用(複製)の際は、下記の条件を承諾いただいたものと致します。

  • ENERPAC CADデータには、エナパック株式会社の著作権が存在します。
    ENERPAC CADデータの複製、移転は次の各項の条件に限られます。
    • 1)ENERPAC CADデータの複製は、バックアップを目的とした場合にのみに限られます。
    • 2)ENERPAC CADデータの第三者への移転は、弊社が同意した場合に限られます。
  • ENERPAC CADデータ選択、使用および使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータの変更は原則として禁止させていただきます。万一変更された場合、その使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータに登録された製品のモデルチェンジおよび機種廃止によって、ENERPAC CADデータの修正が生じた場合、速やかに修正を、お客様にて実施お願いします。

※内容は予告なしに変更させて頂く場合がありますのでご了承ください。

■ 「ENERAPAC CADデータ 」についてのお問い合わせ
〒331-0821 埼玉県さいたま市北区別所町85-7番地
エナパック株式会社
エナパック事業部 カスタマーサポートグループ
TEL:048-662-4911  FAX:048-662-4955
E-Mail:info@enerpac.co.jp  URL:http://www.enerpac.co.jp
型式 カタログ PDF(和図) 2D CAD
DXF(和図)
3D CAD
STEP/IGES
(英図)
取扱説明書 部品表
A-258-A PDF PDF PDF 取扱説明書
A-258-B PDF PDF
A-258-E PDF PDF
PF-30-A PDF PDF
PF-30-B PDF PDF
