製品情報:油圧ポンプ

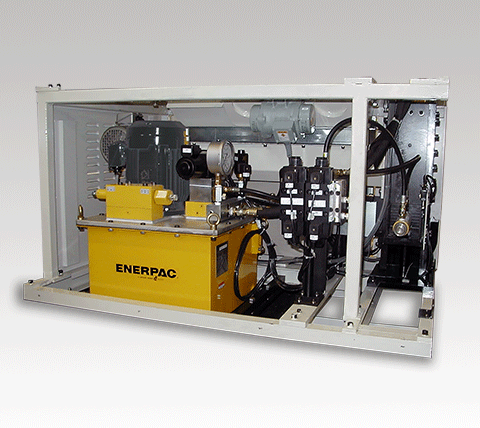

PE6113Tシリーズ

電動ポンプ

  • 電源3相200Vの高効率モータIE3を搭載した電動油圧ポンプ
  • 受注生産で輸出向けの異電圧モータも対応可能
  • 圧力計、圧力スイッチが標準装備
  • 高頻度による油温上昇防止用の水冷クーラと空冷クーラ搭載機種を用意
  • 型式末尾Tは高効率モータIE3搭載となります。図面、取説、部品表は旧モータIE1搭載モデルとなっておりますので準備が出来次第データを更新予定です。
型式
タンク
容量
(L)
用途 搭載バルブ 質量
(オイル含)
(kg)
総油量 有効
PE6113-FV1T 50 35 (切換弁なし) P.R取出ブロック
(FV-1)
193
PE6113-FV4T 単動又は複動
シリンダ用
手動4方弁
(FV-4)
200
PE6113-VR1T 複動シリンダ用
(圧力保持付)
電磁4方弁・パイロットチェック弁
(VR-4-0-200-40,VRPCD-40)
210
PE6113-VRST 複動シリンダ用
プレス用
電磁4方弁・パイロットチェック弁
カウンタバランス弁(B側)
(VR-4-0-200-40,VRPCD-40,VRSQ-40)
221

ENERPAC CAD/DATAダウンロード方法

ENERPAC CADデータは、日本語一覧表または海外ダウンロードページからダウンロードが可能です。

<日本語一覧表の場合>

  • PDFデータは、アイコンをクリックして保存するか、右クリックで対象ファイルを保存して下さい。
  • DXFデータは、アイコンをクリックして保存して下さい。

<海外ダウンロードページの場合>

  • 左下のSearch for Model下のボックス内に、型式を入力してEnterキーを押して下さい。(型式を入力する際は、必ず“-”ハイフンを入れて下さい。)
  • 次に左中央部のCAD Downloadをクリックしてから3D Downloadsまたは2D DownloadsのFormatとVersionを選択して、GOボタンをクリックして保存して下さい。

<注意事項>

  • 製品によっては、CADデータがない製品がありますので、ご了承願います。
  • 海外のCADデータには寸法は、掲載されていません。
  • 日本語、海外データ共に寸法は、必ず最新カタログを参照してご確認をお願いします。

ENERPAC CAD/DATAご使用時のお願い

ENERPAC CADデータをご使用(複製)の際は、下記の条件を承諾いただいたものと致します。

  • ENERPAC CADデータには、エナパック株式会社の著作権が存在します。
    ENERPAC CADデータの複製、移転は次の各項の条件に限られます。
    • 1)ENERPAC CADデータの複製は、バックアップを目的とした場合にのみに限られます。
    • 2)ENERPAC CADデータの第三者への移転は、弊社が同意した場合に限られます。
  • ENERPAC CADデータ選択、使用および使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータの変更は原則として禁止させていただきます。万一変更された場合、その使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータに登録された製品のモデルチェンジおよび機種廃止によって、ENERPAC CADデータの修正が生じた場合、速やかに修正を、お客様にて実施お願いします。

※内容は予告なしに変更させて頂く場合がありますのでご了承ください。

■ 「ENERAPAC CADデータ 」についてのお問い合わせ
〒331-0821 埼玉県さいたま市北区別所町85-7番地
エナパック株式会社
エナパック事業部 カスタマーサポートグループ
TEL:048-662-4911  FAX:048-662-4955
E-Mail:info@enerpac.co.jp  URL:http://www.enerpac.co.jp
型式 カタログ PDF(和図) 2D CAD
DXF(和図)
3D CAD
STEP/IGES
(英図)
取扱説明書 部品表
PE6113-FV1T PDF PDF DXF PDF PDF
PE6113-FV4T PDF DXF
PE6113-VR1T PDF DXF
PE6113-VR1WT PDF DXF
PE6113-VRST PDF DXF
PE6113-VRSWT PDF DXF
