製品情報:油圧ポンプ

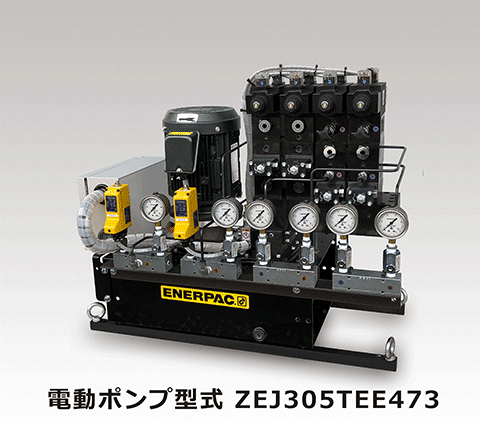

ZEJ5000Tシリーズ

電動ポンプ

  • 電源3相200Vの高効率モータIE3を搭載した電動油圧ポンプ
  • 受注生産で輸出向けの異電圧モータも対応可能
  • 操作電気ボックス、リモコン、圧力計、圧力スイッチが標準装備
  • 高頻度による油温上昇防止用の水冷クーラと空冷クーラ搭載機種を用意
型式
モーター タンク容量
(L)
最高
吐出圧力
(MPa)
吐出油量
(50/60Hz)
(L/min)
電源電圧
周波数
出力/極数
kW/4P
定格電流(A)
(50/60Hz)
総油量
(L)
有効油量
(L)
低圧 高圧 低圧 高圧
ZEJ5002T 3相AC
200V
50/60Hz
2.2 10.6/9.4 10 5 7 70 11.6/13.9 1.64/1.96
ZEJ5005T 20 10
ZEJ5010T 40 25

ENERPAC CAD/DATAダウンロード方法

ENERPAC CADデータは、日本語一覧表または海外ダウンロードページからダウンロードが可能です。

<日本語一覧表の場合>

  • PDFデータは、アイコンをクリックして保存するか、右クリックで対象ファイルを保存して下さい。
  • DXFデータは、アイコンをクリックして保存して下さい。

<海外ダウンロードページの場合>

  • 左下のSearch for Model下のボックス内に、型式を入力してEnterキーを押して下さい。(型式を入力する際は、必ず“-”ハイフンを入れて下さい。)
  • 次に左中央部のCAD Downloadをクリックしてから3D Downloadsまたは2D DownloadsのFormatとVersionを選択して、GOボタンをクリックして保存して下さい。

<注意事項>

  • 製品によっては、CADデータがない製品がありますので、ご了承願います。
  • 海外のCADデータには寸法は、掲載されていません。
  • 日本語、海外データ共に寸法は、必ず最新カタログを参照してご確認をお願いします。

ENERPAC CAD/DATAご使用時のお願い

ENERPAC CADデータをご使用(複製)の際は、下記の条件を承諾いただいたものと致します。

  • ENERPAC CADデータには、エナパック株式会社の著作権が存在します。
    ENERPAC CADデータの複製、移転は次の各項の条件に限られます。
    • 1)ENERPAC CADデータの複製は、バックアップを目的とした場合にのみに限られます。
    • 2)ENERPAC CADデータの第三者への移転は、弊社が同意した場合に限られます。
  • ENERPAC CADデータ選択、使用および使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータの変更は原則として禁止させていただきます。万一変更された場合、その使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータに登録された製品のモデルチェンジおよび機種廃止によって、ENERPAC CADデータの修正が生じた場合、速やかに修正を、お客様にて実施お願いします。

※内容は予告なしに変更させて頂く場合がありますのでご了承ください。

■ 「ENERAPAC CADデータ 」についてのお問い合わせ
〒331-0821 埼玉県さいたま市北区別所町85-7番地
エナパック株式会社
エナパック事業部 カスタマーサポートグループ
TEL:048-662-4911  FAX:048-662-4955
E-Mail:info@enerpac.co.jp  URL:http://www.enerpac.co.jp
型式 カタログ PDF(和図) 2D CAD
DXF(和図)
3D CAD
STEP/IGES
(英図)
取扱説明書 部品表
ZEJ5002-VM1T PDF PDF DXF PDF PDF
ZEJ5002-VM1ET PDF DXF
ZEJ5002-VM4T PDF DXF
ZEJ5002-VM4ET PDF DXF
ZEJ5002-HWCT PDF DXF
ZEJ5002-HWCET PDF DXF
ZEJ5002-HWOT PDF DXF
ZEJ5002-HWOET PDF DXF
ZEJ5002-VD1T PDF DXF
ZEJ5002-VD1ET PDF DXF
ZEJ5005-VM1T PDF PDF DXF PDF PDF
ZEJ5005-VM1ET PDF DXF
ZEJ5005-VM4T PDF DXF
ZEJ5005-VM4ET PDF DXF
ZEJ5005-HWCT PDF DXF
ZEJ5005-HWCET PDF DXF
ZEJ5005-HWOT PDF DXF
ZEJ5005-HWOET PDF DXF
ZEJ5005-VD1T PDF DXF
ZEJ5005-VD1ET PDF DXF
ZEJ5005-VD1WT PDF DXF
ZEJ5005-VD1EWT PDF DXF
ZEJ5005-VD1AT PDF DXF
ZEJ5005-VD1EAT PDF DXF
ZEJ5005-VD2T PDF DXF
ZEJ5005-VD2WT PDF DXF
ZEJ5005-VD2AT PDF DXF
ZEJ5010-VM1T PDF PDF DXF PDF PDF
ZEJ5010-VM1ET PDF DXF
ZEJ5010-VM4T PDF DXF
ZEJ5010-VM4ET PDF DXF
ZEJ5010-HWCT PDF DXF
ZEJ5010-HWCET PDF DXF
ZEJ5010-HWOT PDF DXF
ZEJ5010-HWOET PDF DXF
ZEJ5010-VD1T PDF DXF
ZEJ5010-VD1ET PDF DXF
ZEJ5010-VD1WT PDF DXF
ZEJ5010-VD1EWT PDF DXF
ZEJ5010-VD1AT PDF DXF
ZEJ5010-VD1EAT PDF DXF
ZEJ5010-VD2T PDF DXF
ZEJ5010-VD2WT PDF DXF
ZEJ5010-VD2AT PDF DXF

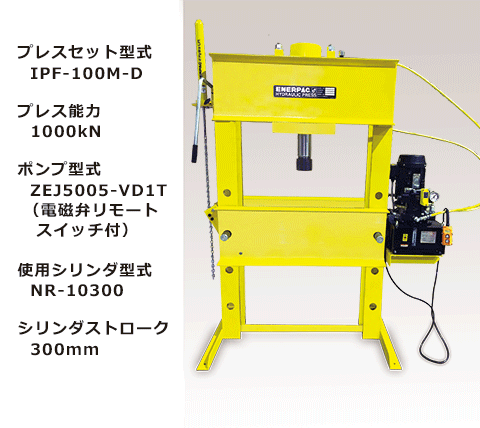

IPF-100M-D
1000kNプレスセット
  1. 画像
    拡大画像を見る
    画像
ポンプ推奨シリンダ
  1. 画像
    RCシリーズ単動シリンダ
  2. 画像
    RACアルミ単動シリンダ
  3. 画像
    NRシリーズ複動シリンダ

注)必要油量がポンプの有効油量以下のシリンダを選定してください。
