BHPシリーズ

油圧グリッププーラーセット

  • ギヤ、プーリ、ベアリングを安全に効率よく引抜く専用工具
  • プーラー単体以外に油圧機器を含むセット品も選定可能
グリッププーラーセット型式 BHP-152 BHP-251G BHP-351G BHP-551G
グリッププーラーセット能力 125kN 214kN 326kN 445kN
油圧機器(標準装備) セット型式質量 22kg 56kg 91kg 160kg
手動油圧ポンプ P-142 P-392 P-392 P-80
シリンダ RWH-121 RCH-202 RCH-302 RCH-603
サドル HP-2015 HP-3015 HP-5016
ホース HB-7206QB HC-7206 HC-7206 HC-7206
圧力計 GF-120P GF-813P GF-813P GF-813P
圧力計取付金具 GA-4 GA-3 GA-3 GA-3
グリッププーラー
油圧機器を含まないセット型式
BHP-1762 BHP-252 BHP-352 BHP-552
最大スプレッド[開き幅]
(mm)
2本グリッドアーム 249 400 593 899
3本グリッドアーム 249 499 800 1100
最大リーチ
(mm)
2本グリッドアーム 252 300 387 700
3本グリッドアーム 252 300 387 700
グリップアーム
(mm)
厚さ 15 20 24 30
23 27 38 39
調整ネジ付シャフト
(mm)
ネジ寸法 3/4"-16 UNF 1"-8 UNC 11/4"-7 UNC 15/8"-5.5 UNC
長さ 400 508 609 762
プーラーセットケース CW-166 CW-166 CW-350 CW-750

ENERPAC CAD/DATAダウンロード方法

ENERPAC CADデータは、日本語一覧表または海外ダウンロードページからダウンロードが可能です。

<日本語一覧表の場合>

  • PDFデータは、アイコンをクリックして保存するか、右クリックで対象ファイルを保存して下さい。
  • DXFデータは、アイコンをクリックして保存して下さい。

<海外ダウンロードページの場合>

  • 左下のSearch for Model下のボックス内に、型式を入力してEnterキーを押して下さい。(型式を入力する際は、必ず“-”ハイフンを入れて下さい。)
  • 次に左中央部のCAD Downloadをクリックしてから3D Downloadsまたは2D DownloadsのFormatとVersionを選択して、GOボタンをクリックして保存して下さい。

<注意事項>

  • 製品によっては、CADデータがない製品がありますので、ご了承願います。
  • 海外のCADデータには寸法は、掲載されていません。
  • 日本語、海外データ共に寸法は、必ず最新カタログを参照してご確認をお願いします。

ENERPAC CAD/DATAご使用時のお願い

ENERPAC CADデータをご使用(複製)の際は、下記の条件を承諾いただいたものと致します。

  • ENERPAC CADデータには、エナパック株式会社の著作権が存在します。
    ENERPAC CADデータの複製、移転は次の各項の条件に限られます。
    • 1)ENERPAC CADデータの複製は、バックアップを目的とした場合にのみに限られます。
    • 2)ENERPAC CADデータの第三者への移転は、弊社が同意した場合に限られます。
  • ENERPAC CADデータ選択、使用および使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータの変更は原則として禁止させていただきます。万一変更された場合、その使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータに登録された製品のモデルチェンジおよび機種廃止によって、ENERPAC CADデータの修正が生じた場合、速やかに修正を、お客様にて実施お願いします。

※内容は予告なしに変更させて頂く場合がありますのでご了承ください。

■ 「ENERAPAC CADデータ 」についてのお問い合わせ
〒331-0821 埼玉県さいたま市北区別所町85-7番地
エナパック株式会社
エナパック事業部 カスタマーサポートグループ
TEL:048-662-4911  FAX:048-662-4955
E-Mail:info@enerpac.co.jp  URL:https://www.enerpac.co.jp
型式 カタログ PDF(和図) 2D CAD
DXF(和図)
3D CAD
STEP/IGES
(英図)
取扱説明書 部品表
BHP-152 PDF 取扱説明書 部品表
BHP-251G
BHP-351G
BHP-551G
BHP-1762
BHP-252
BHP-352
BHP-552

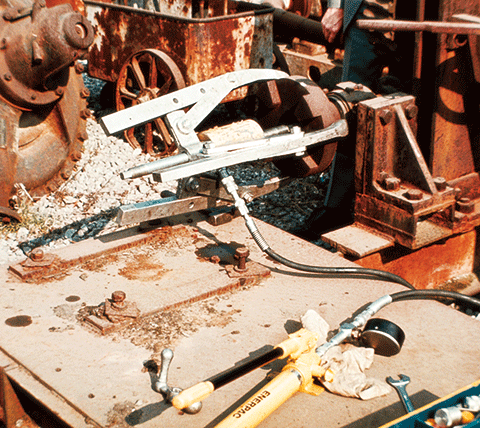

BHPシリーズのグリップアーム3本でプーリとプーラーを確りと固定して、中空油圧シリンダに手動ポンプで油圧を加えて安全にプーリを引き抜くことができます。
