FZシリーズ

オス平行ねじソケット

  • 最高使用圧力70MPa・35MPa
  • オス平行ねじからメステーパねじに変換する継手です。
  • オス平行ねじ用のシールが付属しています。

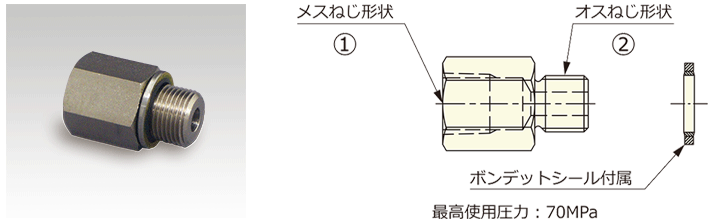

図
型式 メスねじ口径① オスねじ口径②
FZ-1N NPT1/4 G1/4
FZ-4N NPT3/8 G1/4
FZ-5N NPT3/8 G3/8
FZ-6N Rc1/2 G1/2
FZ-7N Rc1/4 G1/8
FZ-8N Rc1/4 G1/4
FZ-10N Rc1/8 G1/8
図
型式 メスねじ口径① オスねじ口径②
FZ-2007 NPT1/4 SAE1/4
