STTLシリーズ
SAFETMトルクロック
- SシリーズとRSQシリーズのENERPAC製トルクレンチをハンズフリー専用工具に変換できます。
- 指を損傷させる原因となるピンチポイントや、高圧の油圧接続部分に触れる機会を減らし、作業中のオペレータの安全性を向上させます。
- 逆位置を含め、どの向きでも対象をしっかりとグリップできます。
- 工具の落下による危険を防止します。
- 狭いスペースや、操作しにくい環境での作業で、オペレーターの疲労を軽減します。
| SafeTMトルクロック 型式 |
六角対辺寸法 A／F |
トルクレンチ対応 型式 |
質量 （kg） |
|||
|---|---|---|---|---|---|---|
| Sシリーズ スプライン部品用 |
RSQシリーズ スプライン部品用 |
（インチ） | （mm） | （lbs） | （kg） | |
| STTLS31046 | － | 1 13/16 | 46 | S3000X | 4.4 | 2.0 |
| － | STTLR31046 | RSQ3000 | 4.2 | 1.9 | ||
| STTLS31055 | － | 2 3/16 | 55 | S3000X | 6.6 | 3.0 |
| － | STTLR31055 | RSQ3000 | 6.4 | 2.9 | ||
| STTLS61560M | － | － | 60 | S6000X | 8.2 | 3.7 |
| － | STTLR51560M | RSQ5000 | 8.2 | 3.7 | ||
| STTLS61565 | － | 2 9/16 | 65 | S6000X | 11.7 | 5.3 |
| － | STTLR51565 | RSQ5000 | 11.9 | 5.4 | ||
| STTLS61575 | － | 2 15/16 | 75 | S6000X | 12.3 | 5.6 |
| － | STTLR51575 | RSQ5000 | 13.2 | 5.8 | ||
| STTLS111560M | － | － | 60 | S11000X | 9.3 | 4.2 |
| － | STTLR111560M | RSQ11000 | 9.3 | 4.2 | ||
| STTLS111565 | － | 2 9/16 | 65 | S11000X | 12.8 | 5.8 |
| － | STTLR111565 | RSQ11000 | 12.8 | 5.8 | ||
| STTLS111575 | － | 215/16 | 75 | S11000X | 13.2 | 6.0 |
| － | STTLR111575 | RSQ11000 | 13.2 | 6.0 | ||

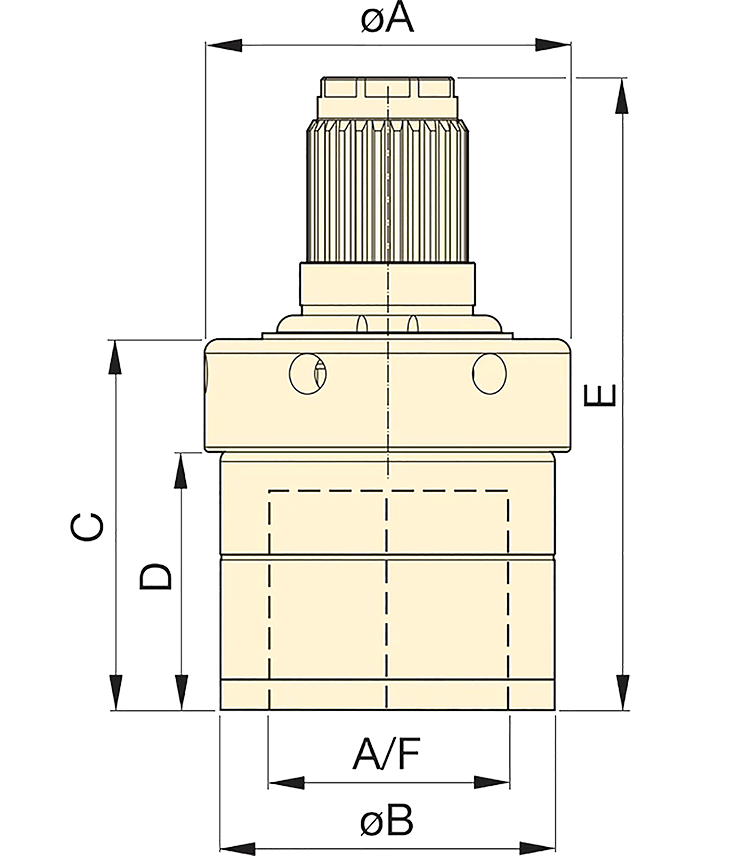

| SafeTMトルクロック 型式 |
寸法（インチ） | 寸法（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sシリーズ スプライン部品用 |
RSQシリーズ スプライン部品用 |
A | B | C | D | E | A | B | C | D | E |
| STTLS31046 | － | 3.0 | 2.8 | 3.1 | 2.1 | 5.2 | 77 | 71 | 78 | 54 | 133 |
| － | STTLR31046 | 4.8 | 121 | ||||||||
| STTLS31055 | － | 3.7 | 3.4 | 3.3 | 2.3 | 5.4 | 93 | 86 | 83 | 58 | 138 |
| － | STTLR31055 | 5.1 | 130 | ||||||||
| STTLS61560M | － | 3.9 | 3.6 | 3.4 | 2.5 | 5.9 | 99 | 92 | 86 | 62 | 150 |
| － | STTLR51560M | 5.7 | 145 | ||||||||
| STTLS61565 | － | 4.2 | 3.9 | 4.2 | 2.9 | 6.8 | 107 | 100 | 108 | 74 | 172 |
| － | STTLR51565 | 6.6 | 168 | ||||||||
| STTLS61575 | － | 4.4 | 4.1 | 4.4 | 3.1 | 7.0 | 112 | 105 | 112 | 80 | 177 |
| － | STTLR51575 | 6.1 | 173 | ||||||||
| STTLS111560M | － | 3.9 | 3.6 | 3.4 | 2.5 | 6.6 | 99 | 92 | 86 | 62 | 167 |
| － | STTLR111560M | 6.1 | 156 | ||||||||
| STTLS111565 | － | 4.2 | 3.9 | 4.2 | 2.9 | 7.5 | 107 | 100 | 107 | 74 | 189 |
| － | STTLR111565 | 7.0 | 178 | ||||||||
| STTLS111575 | － | 4.4 | 4.1 | 4.4 | 3.1 | 7.7 | 112 | 105 | 113 | 80 | 195 |
| － | STTLR111575 | 7.2 | 183 | ||||||||
