ZCシリーズ

バッテリ式電動ポンプ

  • コードレスバッテリ式油圧ポンプのZCシリーズは、発電機や延長コードが必要ありません。
  • 強力な大型ブラシレス電動モータ(1.0kW)の搭載により、70MPaの油圧力とクラス最高の吐出量を実現しました。
  • 大型リチウムイオン式バッテリ搭載により、出力100ton150mmストロークの複動油圧ジャッキを無付加作動で、おおよそ50サイクル往復させることができます。
  • 石油燃料を使用しないバッテリ式なので、危険物扱いや引火爆発の危険、さらに排気ガスの心配もありません。
  • バッテリの充電時間はわずか1時間でフル充電が可能です。
  • ポンプの騒音レベルも80dBA以下に抑えられています。

● ポンプ仕様

型式
最高
吐出圧力
(MPa)
吐出圧力時の吐出 動作温
範囲
(℃)
モータ
出力
(kW)
有効油量
(L)
作動音
(dBA)
質量
(kg)
無負荷
(L/min)
24.5MPa
(L/min)
70MPa
(L/min)
ZC3308JBN 70 5.0 1.3 0.52 4〜49 1.0 6.6 75 29.7
ZC3408JBN 70 5.0 1.3 0.52 4〜49 1.0 6.6 75 29.7
ZC3908JBN 70 5.0 1.3 0.52 4〜49 1.0 6.6 75 33.3

※バッテリ式電動ポンプは CE と TÜV の認証対応製品です。

● 電気仕様

モータ
充電器型式
[入力電圧]
バッテリ型式
[出力電圧]
トランス型式
[入力電圧-出力電圧]
電圧 kW
82VDC 1.0 ZC-115VC
[120VAC]
ZC82V4NA
[82VDC]
1012-1K
[100VAC-115VAC]

※バッテリ式電動ポンプには充電器、バッテリ、トランスが含まれています。

ENERPAC CAD/DATAダウンロード方法

ENERPAC CADデータは、日本語一覧表または海外ダウンロードページからダウンロードが可能です。

<日本語一覧表の場合>

  • PDFデータは、アイコンをクリックして保存するか、右クリックで対象ファイルを保存して下さい。
  • DXFデータは、アイコンをクリックして保存して下さい。

<海外ダウンロードページの場合>

  • 左下のSearch for Model下のボックス内に、型式を入力してEnterキーを押して下さい。(型式を入力する際は、必ず“-”ハイフンを入れて下さい。)
  • 次に左中央部のCAD Downloadをクリックしてから3D Downloadsまたは2D DownloadsのFormatとVersionを選択して、GOボタンをクリックして保存して下さい。

<注意事項>

  • 製品によっては、CADデータがない製品がありますので、ご了承願います。
  • 海外のCADデータには寸法は、掲載されていません。
  • 日本語、海外データ共に寸法は、必ず最新カタログを参照してご確認をお願いします。

ENERPAC CAD/DATAご使用時のお願い

ENERPAC CADデータをご使用(複製)の際は、下記の条件を承諾いただいたものと致します。

  • ENERPAC CADデータには、エナパック株式会社の著作権が存在します。
    ENERPAC CADデータの複製、移転は次の各項の条件に限られます。
    • 1)ENERPAC CADデータの複製は、バックアップを目的とした場合にのみに限られます。
    • 2)ENERPAC CADデータの第三者への移転は、弊社が同意した場合に限られます。
  • ENERPAC CADデータ選択、使用および使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータの変更は原則として禁止させていただきます。万一変更された場合、その使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータに登録された製品のモデルチェンジおよび機種廃止によって、ENERPAC CADデータの修正が生じた場合、速やかに修正を、お客様にて実施お願いします。

※内容は予告なしに変更させて頂く場合がありますのでご了承ください。

■ 「ENERAPAC CADデータ 」についてのお問い合わせ
〒331-0821 埼玉県さいたま市北区別所町85-7番地
エナパック株式会社
エナパック事業部 カスタマーサポートグループ
TEL:048-662-4911  FAX:048-662-4955
E-Mail:info@enerpac.co.jp  URL:https://www.enerpac.co.jp
型式 カタログ PDF(和図) 2D CAD
DXF(和図)
3D CAD(英図) 取扱説明書 部品表
STEP IGES
ZC3308JBN PDF STP IGS PDF PDF
ZC3408JBN STP IGS
ZC3908JBN STP IGS

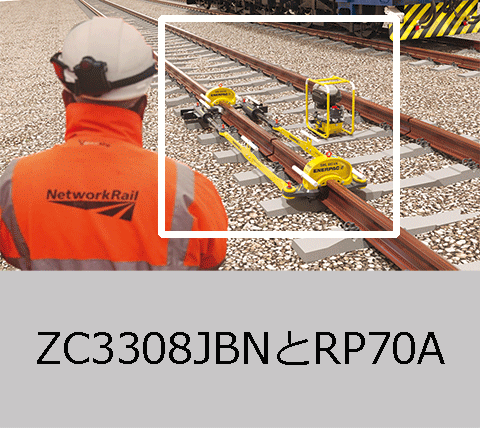

レールの敷設作業に電源の必要が無いバッテリ式電動ポンプZC3308JBNを使用
  1. 画像
    拡大画像を見る
    画像
ZCシリーズ推奨シリンダ
  1. RC型単動シリンダ
    RC型単動シリンダ
  2. RAC型単動アルミシリンダ
    RAC型単動アルミシリンダ
  3. RAR型アルミ複動シリンダ
    RAR型アルミ複動シリンダ
