ボディネジシリンダ

  • 全ネジボディなので取付高さの調整が容易
  • 油口がシリンダ底部にあるので治具設計がシンプル
  • 取付フランジ、ロックナット、コンタクトボルトを用意
型式 単動/複動 最高使用圧力
(MPa)
クランプ力
(kN)
クランプ ストローク
(mm)
CST-272 単動 35 1.7 7
CST-2102 1.7 10
CST-2132 1.7 10
CST-572 5.6 7
CST-5132 5.6 13
CST-5192 5.6 19
CST-5252 5.6 25
CST-5382 5.6 38
CST-1072 11.7 7
CST-10132 11.7 13
CST-10192 11.7 19
CST-10252 11.7 27
CST-10382 11.7 38
CST-18132 11.7 13
CST-18252 11.7 25
CST-18382 11.7 38
CST-18502 11.7 50
CST-27152 27.8 15
CST-27252 27.8 25
CST-27502 27.8 50
CST-40132 39.9 13
CST-40252 39.9 25
CST-40382 39.9 38
CST-40502 39.9 50
CDT-18132 複動 35 17.7 10.8 13
CDT-18252 17.7 10.8 25
CDT-18382 17.7 10.8 38
CDT-18502 17.7 10.8 50
CDT-27152 27.8 19.0 15
CDT-27252 27.8 19.0 25
CDT-27502 27.8 19.0 50
CDT-40132 39.9 26.6 13
CDT-40252 39.9 26.6 25
CDT-40382 39.9 26.6 38
CDT-40502 39.9 26.6 50

ENERPAC CAD/DATAダウンロード方法

ENERPAC CADデータは、日本語一覧表または海外ダウンロードページからダウンロードが可能です。

<日本語一覧表の場合>

  • PDFデータは、アイコンをクリックして保存するか、右クリックで対象ファイルを保存して下さい。
  • DXFデータは、アイコンをクリックして保存して下さい。

<海外ダウンロードページの場合>

  • 左下のSearch for Model下のボックス内に、型式を入力してEnterキーを押して下さい。(型式を入力する際は、必ず“-”ハイフンを入れて下さい。)
  • 次に左中央部のCAD Downloadをクリックしてから3D Downloadsまたは2D DownloadsのFormatとVersionを選択して、GOボタンをクリックして保存して下さい。

<注意事項>

  • 製品によっては、CADデータがない製品がありますので、ご了承願います。
  • 海外のCADデータには寸法は、掲載されていません。
  • 日本語、海外データ共に寸法は、必ず最新カタログを参照してご確認をお願いします。

ENERPAC CAD/DATAご使用時のお願い

ENERPAC CADデータをご使用(複製)の際は、下記の条件を承諾いただいたものと致します。

  • ENERPAC CADデータには、エナパック株式会社の著作権が存在します。
    ENERPAC CADデータの複製、移転は次の各項の条件に限られます。
    • 1)ENERPAC CADデータの複製は、バックアップを目的とした場合にのみに限られます。
    • 2)ENERPAC CADデータの第三者への移転は、弊社が同意した場合に限られます。
  • ENERPAC CADデータ選択、使用および使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータの変更は原則として禁止させていただきます。万一変更された場合、その使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータに登録された製品のモデルチェンジおよび機種廃止によって、ENERPAC CADデータの修正が生じた場合、速やかに修正を、お客様にて実施お願いします。

※内容は予告なしに変更させて頂く場合がありますのでご了承ください。

■ 「ENERAPAC CADデータ 」についてのお問い合わせ
〒331-0821 埼玉県さいたま市北区別所町85-7番地
エナパック株式会社
エナパック事業部 カスタマーサポートグループ
TEL:048-662-4911  FAX:048-662-4955
E-Mail:info@enerpac.co.jp  URL:https://www.enerpac.co.jp
型式 カタログ PDF(和図) 2D CAD
DXF(和図)
3D CAD(英図) 取扱説明書 部品表
STEP IGES
CST-272 PDF PDF PDF PDF PDF PDF PDF
CST-2102 PDF PDF PDF PDF
CST-2132 PDF PDF PDF PDF
CST-572 PDF PDF PDF PDF
CST-5132 PDF PDF PDF PDF
CST-5192 PDF PDF PDF PDF
CST-5252 PDF PDF PDF PDF
CST-5382 PDF PDF PDF PDF
CST-1072 PDF PDF PDF PDF
CST-10132 PDF PDF PDF PDF
CST-10192 PDF PDF PDF PDF
CST-10252 PDF PDF PDF PDF
CST-10382 PDF PDF PDF PDF
CST-18132 PDF PDF PDF PDF
CST-18252 PDF PDF PDF PDF
CST-18382 PDF PDF PDF PDF
CST-18502 PDF PDF PDF PDF
CST-27152 PDF PDF PDF PDF
CST-27252 PDF PDF PDF PDF
CST-27502 PDF PDF PDF PDF
CST-40132 PDF PDF PDF PDF
CST-40252 PDF PDF PDF PDF
CST-40382 PDF PDF PDF PDF
CST-40502 PDF PDF PDF PDF
CDT-18132 PDF PDF PDF PDF PDF PDF PDF
CDT-18252 PDF PDF PDF PDF
CDT-18382 PDF PDF PDF PDF
CDT-18502 PDF PDF PDF PDF
CDT-27152 PDF PDF PDF PDF
CDT-27252 PDF PDF PDF PDF
CDT-27502 PDF PDF PDF PDF
CDT-40132 PDF PDF PDF PDF
CDT-40252 PDF PDF PDF PDF
CDT-40382 PDF PDF PDF PDF
CDT-40502 PDF PDF PDF PDF
ボディネジシリンダ
アプリケーション

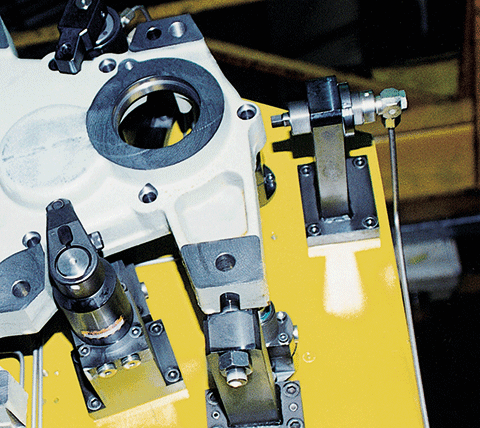

  1. ボディネジシリンダアプリケーション
    拡大画像を見る
    ボディネジシリンダアプリケーション
ボディネジシリンダ
