RACLシリーズ

単動安全ナット付アルミシリンダ

  • 標準で25型式の単動安全ナット付シリンダのラインアップで、多様な用途に対応できます。
  • 安全ロックナット機構により油圧を開放しても負荷の保持が可能
  • スチール製のシリンダと比較して質量が約1/2の軽量超々ジュラルミンを採用
  • 新素材のベアリングにより摺動面をフローティングさせ耐横荷重および耐摩耗性を実現
型式 最高使用圧力(MPa) 能力(kN) ストローク(mm)
RACL-202 70 218 50
RACL-204 100
RACL-206 150
RACL-208 200
RACL-2010 250
RACL-302 70 309 50
RACL-304 100
RACL-306 150
RACL-308 200
RACL-3010 250
RACL-502 70 496 50
RACL-504 100
RACL-506 150
RACL-508 200
RACL-5010 250
RACL-1002 70 1002 50
RACL-1004 100
RACL-1006 150
RACL-1008 200
RACL-10010 250
RACL-1502 70 1589 50
RACL-1504 100
RACL-1506 150
RACL-1508 200
RACL-15010 250

ENERPAC CAD/DATAダウンロード方法

ENERPAC CADデータは、日本語一覧表または海外ダウンロードページからダウンロードが可能です。

<日本語一覧表の場合>

  • PDFデータは、アイコンをクリックして保存するか、右クリックで対象ファイルを保存して下さい。
  • DXFデータは、アイコンをクリックして保存して下さい。

<海外ダウンロードページの場合>

  • 左下のSearch for Model下のボックス内に、型式を入力してEnterキーを押して下さい。(型式を入力する際は、必ず“-”ハイフンを入れて下さい。)
  • 次に左中央部のCAD Downloadをクリックしてから3D Downloadsまたは2D DownloadsのFormatとVersionを選択して、GOボタンをクリックして保存して下さい。

<注意事項>

  • 製品によっては、CADデータがない製品がありますので、ご了承願います。
  • 海外のCADデータには寸法は、掲載されていません。
  • 日本語、海外データ共に寸法は、必ず最新カタログを参照してご確認をお願いします。

ENERPAC CAD/DATAご使用時のお願い

ENERPAC CADデータをご使用(複製)の際は、下記の条件を承諾いただいたものと致します。

  • ENERPAC CADデータには、エナパック株式会社の著作権が存在します。
    ENERPAC CADデータの複製、移転は次の各項の条件に限られます。
    • 1)ENERPAC CADデータの複製は、バックアップを目的とした場合にのみに限られます。
    • 2)ENERPAC CADデータの第三者への移転は、弊社が同意した場合に限られます。
  • ENERPAC CADデータ選択、使用および使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータの変更は原則として禁止させていただきます。万一変更された場合、その使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータに登録された製品のモデルチェンジおよび機種廃止によって、ENERPAC CADデータの修正が生じた場合、速やかに修正を、お客様にて実施お願いします。

※内容は予告なしに変更させて頂く場合がありますのでご了承ください。

■ 「ENERAPAC CADデータ 」についてのお問い合わせ
〒331-0821 埼玉県さいたま市北区別所町85-7番地
エナパック株式会社
エナパック事業部 カスタマーサポートグループ
TEL:048-662-4911  FAX:048-662-4955
E-Mail:info@enerpac.co.jp  URL:https://www.enerpac.co.jp
型式 カタログ PDF(英図) 2D CAD
DXF(和図)
3D CAD(英図) 取扱説明書 部品表
STEP IGES
RACL-202 PDF PDF PDF PDF PDF PDF PDF
RACL-204 PDF PDF PDF
RACL-206 PDF PDF PDF
RACL-208 PDF PDF PDF
RACL-2010 PDF PDF PDF
RACL-302 PDF PDF PDF PDF PDF PDF PDF
RACL-304 PDF PDF PDF
RACL-306 PDF PDF PDF
RACL-308 PDF PDF PDF
RACL-3010 PDF PDF PDF
RACL-502 PDF PDF PDF PDF PDF PDF PDF
RACL-504 PDF PDF PDF
RACL-506 PDF PDF PDF
RACL-508 PDF PDF PDF
RACL-5010 PDF PDF PDF
RACL-1002 PDF PDF PDF PDF PDF PDF PDF
RACL-1004 PDF PDF PDF
RACL-1006 PDF PDF PDF
RACL-1008 PDF PDF PDF
RACL-10010 PDF PDF PDF
RACL-1502 PDF PDF PDF PDF PDF PDF PDF
RACL-1504 PDF PDF PDF
RACL-1506 PDF PDF PDF
RACL-1508 PDF PDF PDF
RACL-15010 PDF PDF PDF
Transformer Lift and Weigh Saves Freight Cost

Transformer Lift and Weigh Saves Freight Cost

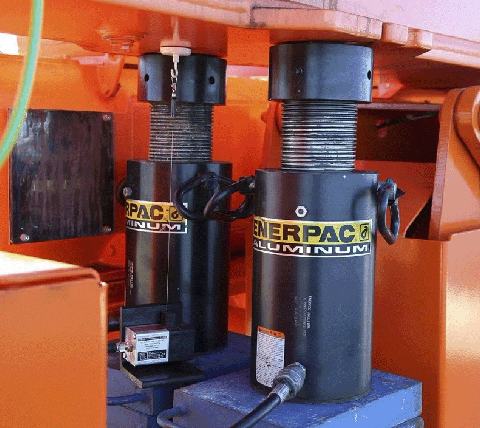

A 12 point EVO-W Synchronous lift system and four RACL-Series aluminum lock nut cylinders were used to lift and weigh the transformer.

ロックナットシリンダ
アプリケーション
  1. ロックナットシリンダアプリケーション
    拡大画像を見る
    ボディネジシリンダアプリケーション
総重量 800ton のコンテナ
クレーンをジャッキアップ
  1. 画像
    拡大画像を見る
    画像
  2. 100V電動ポンプ
    エア駆動式油圧ポンプ
  3. 100V電動ポンプ
    バッテリ式電動ポンプ
  4. 100V電動ポンプ
    100V電動ポンプ
注)必要油量がポンプの有効油量以下のシリンダを選定してください。
